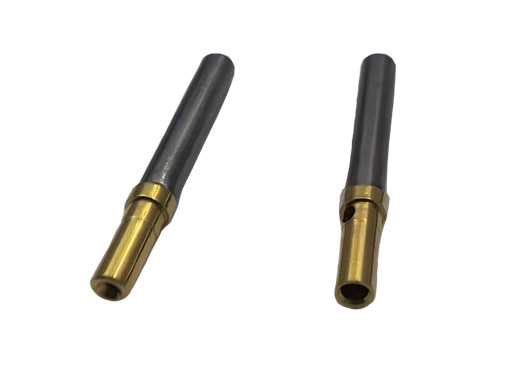

Sub-D真空饋通母針

Sub-D型真空饋通母針專為Sub-D饋通設計，用于真空系統的信號傳輸。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

Sub-D型真空饋通母針專為Sub-D饋通設計，用于真空系統的信號傳輸。材質為鍍金銅合金，外殼為不銹鋼，對接插針直徑1.0mm，適用溫度范圍-200℃~250℃，可用于超高真空<1E-10mbar。母針有三種規格：小線徑（推薦0.1-0.5mm線徑）、標準線徑（推薦0.25-1.0mm線徑）和大電流線徑（推薦0.9-1.3mm線徑）。母針與導線可通過壓接或焊接固定，每包數量可選10/15/25個。

產品參數

Sub-D型真空饋通母針規格參數
極限真空	<1×10^-10 mbar
材質	鍍金銅合金，不銹鋼外殼
對接插針直徑	1.0 mm
接受線徑	見母針型號表
溫度范圍	-200℃~250℃
與導線連接方式	壓接或焊接

產品尺寸

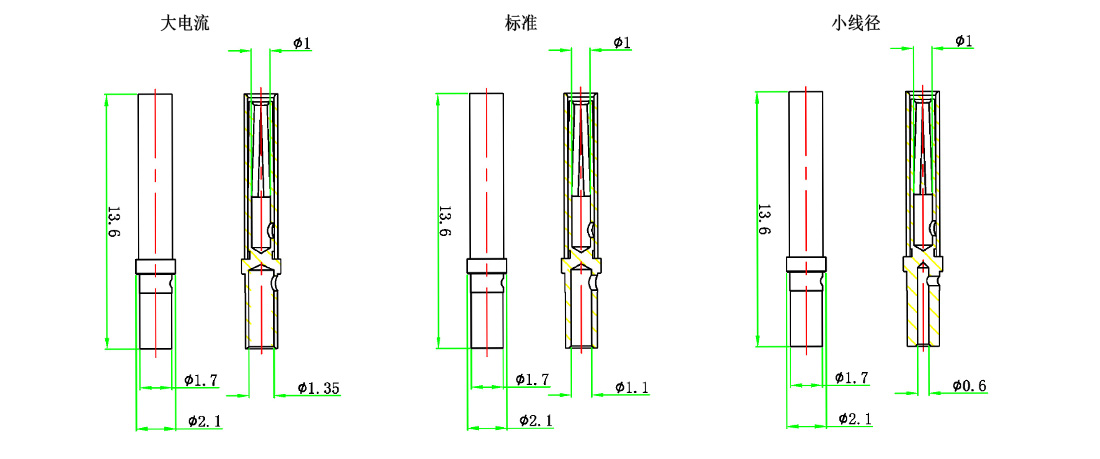

Sub-D真空饋通母針尺寸

Sub-D型真空饋通母針型號
名稱	對插針直徑	線孔直徑	推薦線徑	AWG	型號
Sub-D母針-小線徑	1.0mm	0.6mm	0.1 - 0.5mm	38-24	MT104-DBPF-10-S
Sub-D母針-標準	1.0mm	1.1mm	0.25-1.0mm	30-18	MT104-DBPF-10
Sub-D母針-大電流	1.0mm	1.3mm	0.9-1.3mm	19-16	MT104-DBPF-10-HC
備注：1. 型號中的10為每包數量，可選10、15、25。 2. 對于線徑<0.1mm，需采用焊接，或者多次折疊線來增加線徑的粗度，再壓接的方式固定線纜。
