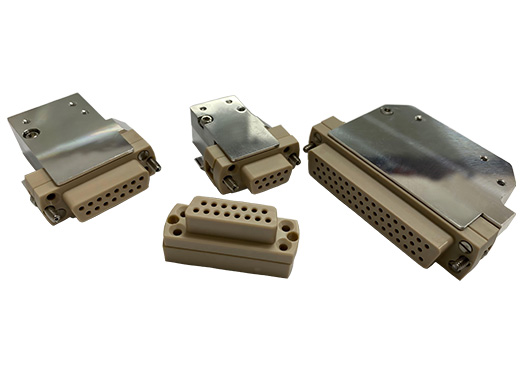

Sub-D型饋通真空端母頭連接器

Sub-D型真空饋通真空端母頭連接器匹配Sub-D饋通，用于真空環境的信號傳輸。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

Sub-D型真空饋通真空端母頭連接器匹配Sub-D饋通，用于真空環境的信號傳輸。采用PEEK材質，兼容超高真空環境<1E-10mbar，適用溫度范圍-50℃~230℃?？商峁?/15/25/37/50針等多種規格，引腳標準符合DIN 41652和MIL-C-24308，可提供配套的插針和鋁制保護殼，支持單獨購買PEEK接頭、插針或套裝。也可根據需求提供不銹鋼屏蔽外殼或陶瓷接頭。

產品特征

真空端連接器采用PEEK材質制造，兼容超高真空環境。

可提供配套的插針，和鋁制屏蔽殼。

插針數量：9/15/25/37/50。

產品參數

Sub-D真空端母頭連接器規格參數
引腳標準	DIN 41652，MIL-C-24308
公針直徑 ?	1.0 mm
導線直徑 ?	配套MT104-DBPF
引腳材料	鍍金銅合金
材質	PEEK
溫度范圍	-50℃~230℃
極限真空	<1×10^-10 mbar

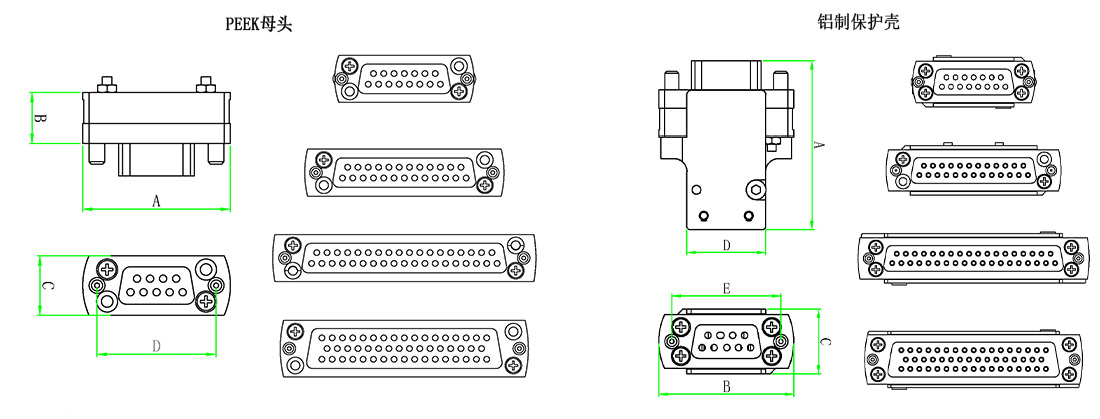

產品尺寸

Sub-D型饋通真空端母頭連接器

Sub-D真空端母頭連接器尺寸
引腳數量	A (mm)	B (mm)	C (mm)	D (mm)
9	25	12.5	10.7	31
15	33.3	12.5	10.7	37
25	47.04	12.5	10.7	53
37	63.5	12.5	10.7	70
50	61.2	15	10.7	66

Sub-D真空端母頭連接器+鋁制保護殼尺寸
引腳數量	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)
9	38.7	31	15	18	25
15	46.7	37	15	24.5	33.3
25	44.7	53	15	38.5	47.04
37	44.7	73	15	54	63.5
50	44.7	66	17	52	61.2

Sub-D真空端母頭連接器型號
引腳數量	單獨PEEK接頭型號 ①	插針型號 ②	鋁制保護殼型號 ③	插針+連接器型號 ①+②	插針+連接器+鋁制保護殼型號 ①+②+③
9	MT102-DB09FS-PK	MT104-DBPF-10	MT103-DB09HS	MT-DB09FS-PK-SET	MT-DB09FS-PK-PACK
15	MT102-DB15FS-PK	MT104-DBPF-15	MT103-DB15HS	MT-DB15FS-PK-SET	MT-DB15FS-PK-PACK
25	MT102-DB25FS-PK	MT104-DBPF-25	MT103-DB25HS	MT-DB25FS-PK-SET	MT-DB25FS-PK-PACK
37	MT102-DB37FS-PK	MT104-DBPF-15	MT103-DB37HS	MT-DB37FS-PK-SET	MT-DB37FS-PK-PACK
50	MT102-DB50FS-PK	MT104-DBPF-25	MT103-DB50HS	MT-DB50FS-PK-SET	MT-DB50FS-PK-PACK
備注： 1. 可提供不銹鋼屏蔽外殼。 2. 可提供陶瓷接頭，替代PEEK接頭。其他不變，型號中的PK將修改為CE。 3. 插針數量可選10、15、25。 4. 當購買①+②或者①+②+③套裝時，將提供足夠數量的插針。
